स्टेनलेस स्टील DIN 472 आन्तरिक सर्कल / होल रिटेनिङ रिङ

Wanluo को चाइना उच्च गुणस्तरको स्टेनलेस स्टील DIN 472 आन्तरिक सर्कल / होल रिटेनिङ रिङ कडाईका साथ जर्मन DIN औद्योगिक मापदण्ड अनुसार निर्माण गरिन्छ, होल पोजिसनिङका लागि पेशेवर लोचदार रिटेनिङ फास्टनरको रूपमा सेवा गर्दै।

सोधपुछ पठाउनुहोस्

Product Description

बाहिरी शाफ्ट क्ल्याम्पिङको लागि DIN 471 शाफ्ट बाह्य सर्कलहरू भन्दा फरक, Wanluo कारखानाद्वारा स्टेनलेस स्टील DIN 472 आन्तरिक सर्कल / प्वाल रिटेनिङ रिङले भित्री खोल्ने लोचदार संरचनाको सुविधा दिन्छ, विशेष रूपमा भित्री प्वालहरू क्ल्याम्पिङ र सीमित गर्नका लागि डिजाइन गरिएको। भरपर्दो लोचदार विस्तार र क्ल्याम्पिङ कार्यसम्पादनको साथ, यो पिन, बियरिङ, भित्री शाफ्ट र बिल्ट-इन कम्पोनेन्टहरू फिक्स गर्न सटीक प्वाल ग्रूभहरू भित्र इम्बेड गरिएको छ, प्रभावकारी रूपमा आन्तरिक भागहरूलाई बाहिर खस्न र अपरेटिङ कम्पन र लोड प्रभाव अन्तर्गत अक्षीय विस्थापनलाई रोक्न। कम्प्याक्ट संरचना, उच्च क्ल्याम्पिङ परिशुद्धता र सजिलो असेंबलीको विशेषता रहेको, यो निर्मित मेकानिकल असेम्ब्ली र सटीक प्वाल स्थिति सीमाको लागि कोर मानक फास्टनर हो।

उत्पादन निर्माण डिजाइन र औद्योगिक निर्माण प्रक्रिया

DIN 472 आन्तरिक प्वाल सर्कलहरूले उच्च-शुद्धता वसन्त इस्पात र प्रीमियम स्टेनलेस स्टील सामग्रीहरू, एकीकृत परिशुद्धता मुद्रांकन, समग्र क्वेन्चिंग र टेम्परिंग ताप उपचार र फाइन एज ट्रिमिङद्वारा प्रशोधन गर्दछ। अद्वितीय भित्री खोल्ने संरचना र सममित माउन्टिंग प्वालहरू द्रुत विस्तार स्थापना र विच्छेदनका लागि पेशेवर सर्कलिप चिमटाहरूसँग पूर्ण रूपमा मेल खान्छ। बाहिरी सर्कल रेडियन र क्ल्याम्पिङ व्यास ठ्याक्कै पूर्ण सम्पर्क प्राप्त गर्न र मानक भित्री प्वाल ग्रूभहरूसँग कडा फिट हुनको लागि क्यालिब्रेट गरिएको छ, ढीला क्ल्याम्पिङ, अफसेट वा खस्नबाट जोगिन। समग्र रिंग शरीर मोटाई उत्कृष्ट लोचदार कठोरता र थकान प्रतिरोध संग एक समान छ, बारम्बार विस्तार र स्थायी विकृति वा लोचदार विफलता बिना दीर्घकालीन चक्रीय सञ्चालन पछि स्थिर क्ल्याम्पिंग प्रदर्शन कायम राख्छ। बुर-रहित चिकनी सतहले प्रभावकारी रूपमा प्वाल भित्ता भित्री व्यास र सटीक फिट भागहरूलाई स्क्र्याच र घर्षणबाट सुरक्षित गर्दछ, उच्च-परिशुद्धता मेकानिकल असेंबली मानकहरू पूरा गर्दछ।

उत्पादन प्यारामिटर

प्यारामिटर वस्तु	विस्तृत विवरण
उत्पादनको नाम	DIN 472 आन्तरिक सर्कल, होल रिटेनिङ रिङ, आन्तरिक स्न्याप रिङ
कार्यकारी मानक	DIN 472, ISO मानक, GB मानक, अनुकूलन गैर-मानक आकारहरू
उपलब्ध सामाग्री	304, 316L स्टेनलेस स्टील, उच्च-गुणस्तरको स्प्रिंग स्टील, जस्ता प्लेटेड कार्बन स्टील
साइज दायरा	प्वाल व्यास φ8mm-φ100mm पूर्ण मानक आकार, अनुकूलन विशेष एपर्चर र मोटाई
संरचना प्रकार	भित्री भित्री खोल्ने लोचदार घण्टी, डबल माउन्टिंग प्वाल, भित्री प्वाल ग्रूभ क्ल्याम्पिङ प्रकार
प्रशोधन प्रविधि	परिशुद्धता मुद्रांकन, गर्मी उपचार कडा, किनारा deburring, लोचदार क्यालिब्रेसन
लागू हुने वस्तु	मेकानिकल भित्री प्वालहरू, असर प्वालहरू, सिलिन्डर प्वालहरू र सटीक बिल्ट-इन ग्रूभ स्थितिहरू
सतह उपचार	Pickling र passivation / जिंक प्लेटेड / कालो अक्साइड, एन्टी-रस्ट र एन्टी-क्रोसन
मेकानिकल गुणहरू	स्थिर लोचदार clamping बल, विरोधी थकान, विरोधी loosening, टिकाऊ सीमा प्रदर्शन
प्याकेजिङ विधि	ओसिलो-प्रूफ भित्री झोला + निर्यात दफ़्ती, बल्क आदेशहरूको लागि प्यालेट प्याकिङ
आपूर्ति सेवा	स्पट बल्क आपूर्ति, गैर-मानक अनुकूलन, मिश्रित फास्टनर वन-स्टप खरीद

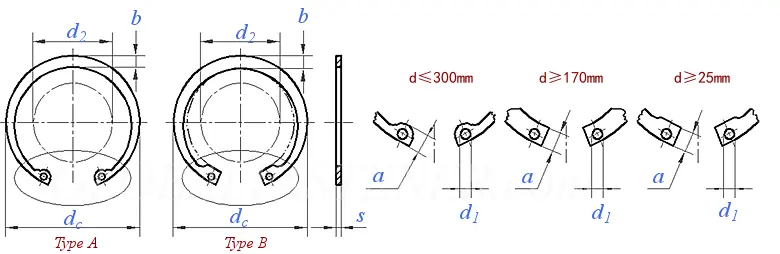

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

नाममात्र व्यास d^①		8	9	10	11	12	13	14	15	16	17	18	19	20	21	22
s	अधिकतम	0.8	0.8	1	1	1	1	1	1	1	1	1	1	1	1	1
s	मिनेट	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d_c	नाममात्र आकार	8.7	9.8	10.8	11.8	13	14.1	15.1	16.2	17.3	18.3	19.5	20.5	21.5	22.5	23.5
	अधिकतम	9.06	10.16	11.16	12.16	13.36	14.46	15.46	16.56	17.66	18.72	19.92	20.92	21.92	22.92	23.92
	मिनेट	8.6	9.7	10.7	11.7	12.9	14	15	16.1	17.2	18.17	19.37	20.37	21.37	22.37	23.37
a	अधिकतम	2.4	2.5	3.2	3.3	3.4	3.6	3.7	3.7	3.8	3.9	4.1	4.1	4.2	4.2	4.2
b	≈	1.1	1.3	1.4	1.5	1.7	1.8	1.9	2.0	2.0	2.1	2.2	2.2	2.3	2.4	2.5
d₁	मिनेट	1.0	1.0	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	2.0	2.0	2.0	2.0	2.0
d₂		3.0	3.7	3.3	4.1	4.9	5.4	6.2	7.2	8.0	8.8	9.4	10.4	11.2	12.2	13.2
प्रति 1000 एकाइ ≈ kg		0.14	0.15	0.18	0.31	0.37	0.42	0.52	0.56	0.60	0.65	0.74	0.83	0.90	1.00	1.10

नाममात्र व्यास d^①		24	25	26	28	30	31	32	34	35	36	37	38	40	42	45
s	अधिकतम	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.75	1.75	1.75
s	मिनेट	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.69	1.69	1.69
d_c	नाममात्र आकार	25.9	26.9	27.9	30.1	32.1	33.4	34.4	36.5	37.8	38.8	39.8	40.8	43.5	45.5	48.5
	अधिकतम	26.32	27.32	28.32	30.6	32.6	33.9	34.9	37	38.3	39.3	40.3	41.3	44.4	46.4	49.4
	मिनेट	25.69	26.69	27.69	29.85	31.85	33.15	34.15	36.25	37.55	38.55	39.55	40.55	43.11	45.11	48.11
a	अधिकतम	4.4	4.5	4.7	4.8	4.8	5.2	5.4	5.4	5.4	5.4	5.5	5.5	5.8	5.9	6.2
b	≈	2.6	2.7	2.8	2.9	3.0	3.2	3.2	3.3	3.4	3.5	3.6	3.7	3.9	4.1	4.3
d₁	मिनेट	2.0	2.0	2.0	2.0	2.0	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
d₂		14.8	15.5	16.1	17.9	19.9	20.0	20.6	22.6	23.6	24.6	25.4	26.4	27.8	29.6	32.0
प्रति 1000 एकाइ ≈ kg		1.42	1.50	1.60	1.80	2.06	2.10	2.21	3.20	3.54	3.70	3.74	3.90	4.70	5.40	6.00

नाममात्र व्यास d^①		47	48	50	52	55	56	58	60	62	63	65	68	70	72	75
s	अधिकतम	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5	2.5	2.5	2.5
s	मिनेट	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43	2.43	2.43	2.43
d_c	नाममात्र आकार	50.5	51.5	54.2	56.2	59.2	60.2	62.2	64.2	66.2	67.2	69.2	72.5	74.5	76.5	79.5
	अधिकतम	51.6	52.6	55.3	57.3	60.3	61.3	63.3	65.3	67.3	68.3	70.3	73.6	75.6	77.6	80.6
	मिनेट	50.04	51.04	53.74	55.74	58.74	59.74	61.74	63.74	65.74	66.74	68.74	72.04	74.04	76.04	79.04
a	अधिकतम	6.4	6.4	6.5	6.7	6.8	6.8	6.9	7.3	7.3	7.3	7.6	7.8	7.8	7.8	7.8
b	≈	4.4	4.5	4.6	4.7	5.0	5.1	5.2	5.4	5.5	5.6	5.8	6.1	6.2	6.4	6.6
d₁	मिनेट	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3.0	3.0	3.0	3.0	3.0
d₂		33.5	34.5	36.3	37.9	40.7	41.7	43.5	44.7	46.7	47.7	49.0	51.6	53.6	55.6	58.6
प्रति 1000 एकाइ ≈ kg		6.10	6.70	7.30	8.20	8.30	8.70	10.5	11.1	11.2	12.4	14.3	16.0	16.5	18.1	18.8

नाममात्र व्यास d^①		78	80	82	85	88	90	92	95	98	100	102	105	108	110	112
s	अधिकतम	2.5	2.5	2.5	3	3	3	3	3	3	3	4	4	4	4	4
s	मिनेट	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9	3.9
d_c	नाममात्र आकार	82.5	85.5	87.5	90.5	93.5	95.5	97.5	100.5	103.5	105.5	108	112	115	117	119
	अधिकतम	83.8	86.8	88.8	91.8	94.8	96.8	98.8	101.8	104.8	106.8	109.3	113.3	116.3	118.3	120.3
	मिनेट	81.96	84.96	86.96	89.96	92.96	94.96	96.96	99.96	102.96	104.96	107.46	111.46	114.46	116.46	118.46
a	अधिकतम	8.5	8.5	8.5	8.6	8.6	8.6	8.7	8.8	9.0	9.2	9.5	9.5	9.5	10.4	10.5
b	≈	6.8	7.0	7.0	7.2	7.4	7.6	7.8	8.1	8.3	8.4	8.5	8.7	8.9	9.0	9.1
d₁	मिनेट	3.0	3.0	3.0	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
d₂		60.1	62.1	64.1	66.9	69.9	71.9	73.7	76.5	79.0	80.6	82.0	85.0	88.0	88.2	90.0
प्रति 1000 एकाइ ≈ kg		20.4	22.0	24.0	25.3	28.0	31.0	32.0	35.0	37.0	38.0	55.0	56.0	60.0	64.5	72.0

उत्पादन श्रेष्ठता हाइलाइटहरू र क्रस-उद्योग अनुप्रयोग परिदृश्यहरू

1. व्यावसायिक भित्री प्वाल क्ल्याम्पिङ संरचना पूर्ण रूपमा मानक प्वाल ग्रूभ आकारहरूसँग मेल खान्छ, एकसमान परिधिको लोचदार क्ल्याम्पिङ बल प्रदान गर्दछ, प्रभावकारी रूपमा भित्री कम्पोनेन्ट डिटेचमेन्ट रोक्न बिल्ट-इन बियरिङ, शाफ्ट र पिन भागहरूको अक्षीय आन्दोलन सीमित गर्दछ।

2. कडा अभिन्न तातो उपचार प्रक्रियाले लोचदार स्थिरता र मेकानिकल कठोरता बढाउँछ, दीर्घकालीन कम्पन र दोहोर्याइएको सम्मेलन पछि लोचदार थकान, विश्राम वा फ्र्याक्चर सुनिश्चित गर्दै, दीर्घकालीन सटीक सीमा शुद्धता कायम राख्छ।

3. सममित डबल-होल डिजाइनले द्रुत विस्तार स्थापना र विशेष सर्कलिप चिमटाको साथ पृथकीकरणलाई समर्थन गर्दछ, ठूलो मात्रामा औद्योगिक ब्याच उत्पादनको लागि उपयुक्त उत्पादन एसेम्बली दक्षता र पछि उपकरण मर्मत सुविधामा सुधार गर्दछ।

4. अल्ट्रा-स्मूथ बर्र-फ्री फिनिशले भित्री प्वाल पर्खाल र सटीक मिल्दो भागहरूलाई घर्षण र स्क्र्याचबाट जोगाउँछ, एसेम्बली क्षति र उपकरण जिटरबाट जोगाउँछ, सटीक मेकानिकल संरचनाहरूको स्थिर सञ्चालन सुनिश्चित गर्दछ।

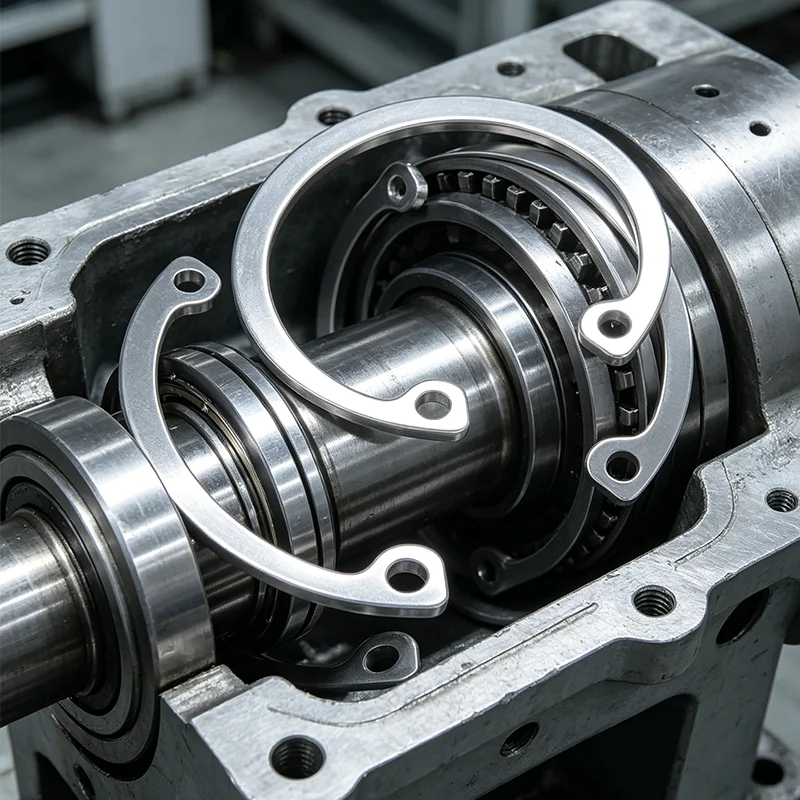

5. विविध सामाग्री र सतह उपचार समाधानहरू हाइड्रोलिक वायमेटिक कम्पोनेन्टहरू, मोटर वाहन सटीक भागहरू, घरेलु उपकरणहरू, स्वचालन उपकरणहरू र मेकानिकल ईन्जिनियरिङ् प्वाल स्थिति सीमा संरचनाहरूमा व्यापक रूपमा प्रयोग हुने बहु कार्य परिदृश्यहरूमा अनुकूल हुन्छन्।

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

FAQ

Q1: DIN 472 सर्कलको मुख्य उद्देश्य के हो?

A1: DIN 472 एक आन्तरिक प्वाल सर्कल हो, पूर्व-खोलिएको प्वालहरूमा स्थापित र प्वाल ग्रूभहरूमा इम्बेड गरिएको छ। यो अक्षीय झर्ने र आन्तरिक कम्पोनेन्टहरूको विस्थापन रोक्न बिल्ट-इन बियरिंगहरू, शाफ्टहरू र बेलनाकार भागहरू फिक्स गर्न र सीमित गर्न प्रयोग गरिन्छ।

Q2: DIN 472 र DIN 471 बीचको मुख्य भिन्नताहरू?

A2: DIN 471 बाहिरी ओपनिङको साथ शाफ्ट बाहिरी क्ल्याम्पिङको लागि बाह्य सर्कल हो; DIN 472 भित्री ओपनिङको साथ प्वाल भित्री क्ल्याम्पिङको लागि आन्तरिक सर्कल हो। दुईमा विपरीत संरचनात्मक तनाव दिशाहरू छन् र पूर्ण रूपमा गैर-विनिमेय छन्, शाफ्ट र प्वाल सीमा फास्टनरहरूको पूर्ण सेट बनाउँछ।

Q3: DIN 472 सर्कल स्थापनाको समयमा विकृत गर्न सजिलो छ?

A3: होइन। हाम्रा उत्पादनहरूले बलियो कठोरता र कठोरताको साथ पेशेवर वसन्त इस्पात कडाइ उपचार अपनाउछन्। मानक उपकरण विस्तार स्थापनाले स्थायी विकृतिको कारण बनाउँदैन, र सर्कल टाइट क्ल्याम्पिंगको लागि द्रुत रूपमा मानक आकारमा रिबाउन्ड गर्न सक्छ।

Q4: DIN 472 को लागि कुन परिदृश्यहरू उपयुक्त छन्?

A4: यो हाइड्रोलिक भल्भ होल, मोटर बियरिङ होल, इक्विपमेन्ट असेम्ब्ली होल, सिलिन्डर पार्ट्स, प्रेसिजन इन्स्ट्रुमेन्ट होल र स्वचालित मेकानिकल इनर क्याभिटी फिक्सिङ स्ट्रक्चरहरू जस्ता सबै बिल्ट-इन होल सीमा परिदृश्यहरूमा लागू हुन्छ।

Q5: अनुकूलित गैर-मानक प्वाल सर्कलहरू प्रदान गर्न सकिन्छ?

A5: हो। हामी विशेष मेकानिकल प्वाल स्थितिहरूको व्यक्तिगत सीमा आवश्यकताहरू पूरा गर्न विशेष भित्री र बाहिरी व्यास, मोटाई, नाली मिलान आकार र उच्च विरोधी जंग सतह उपचार अनुकूलन समर्थन गर्दछ।
