स्टेनलेस स्टील DIN 471 बाह्य सर्कल

Wanluo कारखाना उच्च गुणस्तर स्टेनलेस स्टील DIN 471 बाह्य सर्कल जर्मन DIN औद्योगिक मापदण्ड अनुसार कडाईका साथ निर्माण गरिन्छ, सटीक इलास्टिक रिटेनिङ फास्टनरहरू विशेष रूपमा शाफ्ट फिक्सिङको लागि डिजाइन गरिएको हो।

सोधपुछ पठाउनुहोस्

Product Description

प्रेशर बेयरिङ र एन्टी-लूजिङका लागि प्रयोग गरिने वाशरहरू भन्दा फरक, स्टेनलेस स्टील DIN 471 बाह्य सर्कलमा खुला लोचदार रिंग संरचना छ, विशेष रूपमा घुमाउने र फिक्स्ड शाफ्टहरूको बाहिरी गोलाकार ग्रूभमा लागू हुन्छ। सटीक लोचदार संकुचन र रिसेट कार्यसम्पादनको साथ, यसलाई द्रुत रूपमा अक्षीय सीमा महसुस गर्न शाफ्ट ग्रूभमा स्थापना गर्न सकिन्छ, प्रभावकारी रूपमा बियरिंगहरू, गियरहरू, आस्तीनहरू र अन्य शाफ्ट भागहरूलाई अक्षीय स्लाइडिंगबाट र मेकानिकल अपरेशनको क्रममा खस्नबाट रोक्न। यो मेकानिकल ट्रान्समिशन एसेम्बलीको लागि एक आवश्यक मानक फास्टनर हो, सजिलो स्थापना, उच्च क्ल्याम्पिंग सटीकता र दीर्घकालीन स्थिर सीमा प्रभाव।

कोर कम्पोनेन्ट डिजाइन र मानकीकृत प्रशोधन प्रविधि

DIN 471 बाह्य शाफ्ट सर्कलहरूले उच्च-गुणस्तरको वसन्त स्टील र स्टेनलेस स्टील कच्चा माल, एकीकृत परिशुद्धता मुद्रांकन, इन्टिग्रल क्वेन्चिंग र टेम्परिंग ताप उपचार र किनारा फिनिशिंग द्वारा प्रशोधन गर्दछ। मानक खुला खाडल र आरक्षित स्थापना प्वालहरू पूर्ण रूपमा व्यावसायिक सर्कलिप चिमटाहरू छिटो एसेम्बली र विच्छेदनका लागि मेल खान्छ। भित्री व्यास र रेडियनलाई मानक शाफ्ट ग्रुभ्स, कुनै ढिलो क्ल्याम्पिङ वा अत्यधिक कस्ने विचलनको साथ टाइट क्ल्याम्पिङ फिट सुनिश्चित गर्नको लागि सही रूपमा क्यालिब्रेट गरिएको छ। समग्र रिंग बडीमा एकसमान मोटाई र उत्कृष्ट लोचदार कठोरता छ, स्थिर संकुचन र रिसेट कार्यसम्पादनको साथ, लोचदार थकान, स्थायी विकृति वा फ्र्याक्चर बारम्बार विघटन र दीर्घकालीन कम्पन सञ्चालन पछि उत्पादन गर्न सजिलो छैन। चिल्लो बुर-रहित बाहिरी किनाराले मिल्दो भागहरू स्क्र्याच गर्नबाट जोगाउँछ, र समग्र संरचनात्मक बलले औद्योगिक भारी-भार सीमा आवश्यकताहरू पूरा गर्दछ।

उत्पादन प्यारामिटर

प्यारामिटर वस्तु	विस्तृत विवरण
उत्पादनको नाम	DIN 471 बाह्य सर्कल, शाफ्ट रिटेनिङ रिङ, बाह्य स्न्याप रिंग
कार्यकारी मानक	DIN 471, ISO मानक, GB मानक, अनुकूलन गैर-मानक आकारहरू
उपलब्ध सामाग्री	304, 316L स्टेनलेस स्टील, उच्च-गुणस्तरको स्प्रिंग स्टील, जस्ता प्लेटेड कार्बन स्टील
साइज दायरा	शाफ्ट व्यास φ3mm-φ100mm पूर्ण मानक आकार, अनुकूलन विशेष एपर्चर र मोटाई
संरचना प्रकार	बाह्य खुला लोचदार घण्टी, डबल स्थापना प्वाल डिजाइन, शाफ्ट ग्रूभ क्ल्याम्पिंग प्रकार
प्रशोधन प्रविधि	परिशुद्धता मुद्रांकन, गर्मी उपचार कडा, किनारा deburring, लोचदार क्यालिब्रेसन
लागू हुने वस्तु	मानक घुमाउने शाफ्ट, गियर शाफ्ट, बियरिङ शाफ्ट र बेलनाकार शाफ्ट भागहरू
सतह उपचार	Pickling र passivation / जिंक प्लेटेड / कालो अक्साइड, एन्टी-रस्ट र एन्टी-क्रोसन
मेकानिकल गुणहरू	बलियो लोचदार कठोरता, विरोधी थकान, विरोधी ड्रप सीमा, स्थिर clamping बल
प्याकेजिङ विधि	ओसिलो-प्रूफ भित्री झोला + निर्यात दफ़्ती, बल्क आदेशहरूको लागि प्यालेट प्याकिङ
आपूर्ति सेवा	स्पट बल्क आपूर्ति, गैर-मानक अनुकूलन, मिश्रित फास्टनर वन-स्टप खरीद

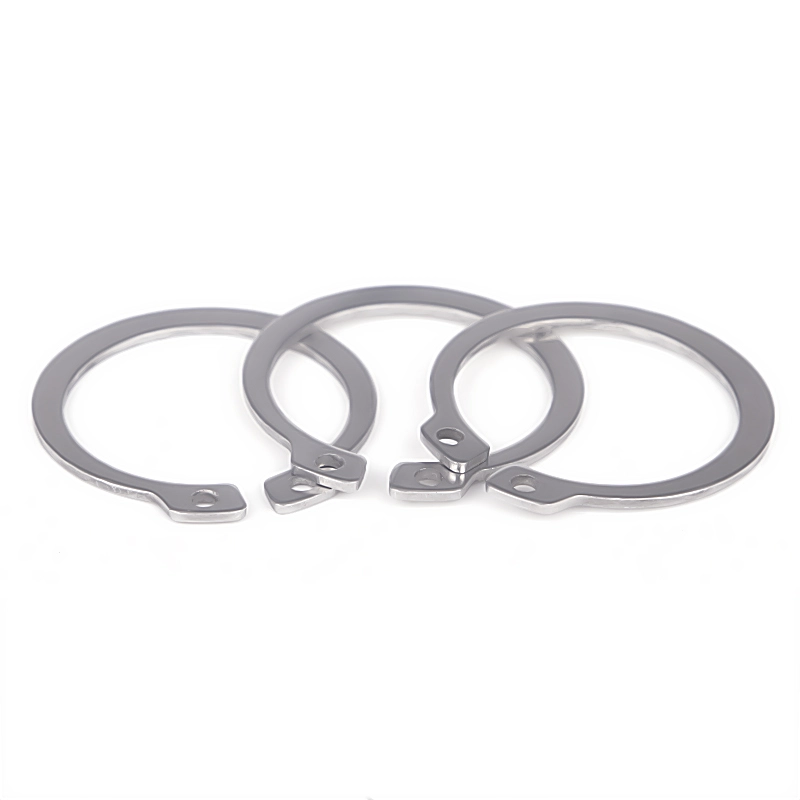

Stainless Steel Din 471 External Circlip

नाममात्र व्यास d		3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
s	अधिकतम	0.4	0.4	0.6	0.7	0.8	0.8	1	1	1	1	1	1	1	1	1
s	मिनेट	0.35	0.35	0.55	0.65	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d₃	अधिकतम	2.74	3.74	4.74	5.64	6.56	7.46	8.46	9.4	10.3	11.1	12	13	13.9	14.8	15.8
d₃	मिनेट	2.55	3.55	4.55	5.45	6.32	7.22	8.22	8.94	9.84	10.64	11.54	12.54	13.44	14.34	15.34
d₅	मिनेट	1	1	1	1.2	1.2	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	1.7	1.7
a	अधिकतम	1.9	2.2	2.5	2.7	3.1	3.2	3.3	3.3	3.3	3.3	3.4	3.5	3.6	3.7	3.8
n	≈	0.8	0.9	1.1	1.3	1.4	1.5	1.7	1.8	1.8	1.8	2	2.1	2.2	2.2	2.3
प्रति 1000 एकाइ ≈ kg		0.017	0.022	0.066	0.084	0.121	0.158	0.300	0.340	0.410	0.500	0.530	0.640	0.670	0.700	0.820

नाममात्र व्यास d		18	19	20	21	22	24	25	26	28	29	30	32	34	35	36
s	अधिकतम	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.5	1.75
s	मिनेट	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.44	1.69
d₃	अधिकतम	16.6	17.6	18.63	19.63	20.63	22.41	23.41	24.41	26.11	27.11	28.11	29.81	31.75	32.45	33.45
d₃	मिनेट	16.14	17.14	18.08	19.08	20.08	21.78	22.78	23.78	25.48	26.48	27.48	29.18	31	31.7	32.7
d₅	मिनेट	2	2	2	2	2	2	2	2	2	2	2	2	2.5	2.5	2.5
a	अधिकतम	3.9	3.9	4	4.1	4.2	4.4	4.4	4.5	4.7	4.8	5	5.2	5.4	5.6	5.6
n	≈	2.4	2.5	2.6	2.7	2.8	3	3	3.1	3.2	3.4	3.5	3.6	3.8	3.9	4
प्रति 1000 एकाइ ≈ kg		1.11	1.22	1.30	1.42	1.50	1.77	1.90	1.96	2.92	3.2	3.31	3.54	3.8	4.00	5.00

नाममात्र व्यास d		38	40	42	45	48	50	52	55	56	58	60	62	63	65	68
s	अधिकतम	1.75	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5
s	मिनेट	1.69	1.69	1.69	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43
d₃	अधिकतम	35.45	36.89	38.89	41.89	44.89	46.19	48.19	51.26	52.26	54.26	56.26	58.26	59.26	61.26	63.96
d₃	मिनेट	34.7	35.6	37.6	40.6	43.6	44.9	46.9	49.7	50.7	52.7	54.7	56.7	57.7	59.7	62.4
d₅	मिनेट	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3	3
a	अधिकतम	5.8	6	6.5	6.7	6.9	6.9	7	7.2	7.3	7.3	7.4	7.5	7.6	7.8	8
n	≈	4.2	4.4	4.5	4.7	5	5.1	5.2	5.4	5.5	5.6	5.8	6	6.2	6.3	6.5
प्रति 1000 एकाइ ≈ kg		5.62	6.03	6.50	7.50	7.90	10.2	11.1	11.4	11.8	12.6	12.9	14.3	15.9	18.2	21.8

नाममात्र व्यास d		70	72	75	78	80	82	85	88	90	95	100	105	110	115	120
s	अधिकतम	2.5	2.5	2.5	2.5	2.5	2.5	3	3	3	3	3	4	4	4	4
s	मिनेट	2.43	2.43	2.43	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9
d₃	अधिकतम	65.96	67.96	70.96	73.96	74.96	76.96	79.96	83.04	85.04	90.04	95.04	98.54	103.54	108.54	113.54
d₃	मिनेट	64.4	66.4	69.4	72.4	73.4	75.4	78.4	81.2	83.2	88.2	93.2	96.7	101.7	106.7	111.7
d₅	मिनेट	3	3	3	3	3	3	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
a	अधिकतम	8.1	8.2	8.4	8.6	8.6	8.7	8.7	8.8	8.8	9.4	9.6	9.9	10.1	10.6	11
n	≈	6.6	6.8	7	7.3	7.4	7.6	7.8	8	8.2	8.6	9	9.3	9.6	9.8	10.2
प्रति 1000 एकाइ ≈ kg		22.0	22.5	24.6	26.2	27.3	31.2	36.4	41.2	44.5	49	53.7	80	82	84	86

स्ट्यान्डआउट उत्पादन लाभहरू र विश्वव्यापी कार्य अवस्था अनुकूलन

1. व्यावसायिक बाह्य शाफ्ट क्ल्याम्पिङ डिजाइन मानक शाफ्ट ग्रुभ्ससँग पूर्ण रूपमा मेल खान्छ, समान र स्थिर लोचदार क्ल्याम्पिङ बल प्रदान गर्दछ, प्रभावकारी रूपमा शाफ्ट भागहरूको अक्षीय विस्थापन सीमित गर्दछ र उपकरण कम्पन र रोटेशनको कारण कम्पोनेन्ट खस्ने समस्या समाधान गर्दछ।

2. उच्च परिशुद्धता अभिन्न गर्मी उपचार प्रक्रिया उत्कृष्ट लोचदार रिकभरी र विरोधी थकान प्रदर्शन संग सर्कल endows। यसले बारम्बार विस्तार र संकुचन पछि स्थिर लोच कायम राख्छ, दीर्घकालीन उच्च-गति सञ्चालनको समयमा कुनै विश्राम वा विफलता छैन।

3. आरक्षित डबल स्थापना प्वालहरूले विशेष सर्कलिप चिमटाहरूसँग सहयोग गर्दछ, छिटो एसेम्बली र डिस्सेम्बल गर्न, उपकरण मर्मत र कम्पोनेन्ट प्रतिस्थापन दक्षतामा धेरै सुधार गर्दै, ब्याच औद्योगिक असेंबलीको लागि उपयुक्त।

4. बुर-फ्री स्मूद फिनिशिङले शाफ्टहरू र मिल्दो भागहरूलाई स्थापना र सञ्चालनको क्रममा स्क्र्याच र घर्षणबाट जोगाउँछ, प्रसारण घटकहरूको एसेम्बली सटीक र सेवा जीवन सुनिश्चित गर्दछ।

5. बहु सामग्री र सतह उपचार विकल्पहरू विभिन्न काम गर्ने वातावरणमा अनुकूल हुन्छन्, मेकानिकल उपकरणहरू, मोटर वाहन भागहरू, विद्युतीय उपकरणहरू, हाइड्रोलिक वायवीय घटकहरू र स्वचालित प्रसारण प्रणालीहरूमा व्यापक रूपमा प्रयोग गरिन्छ।

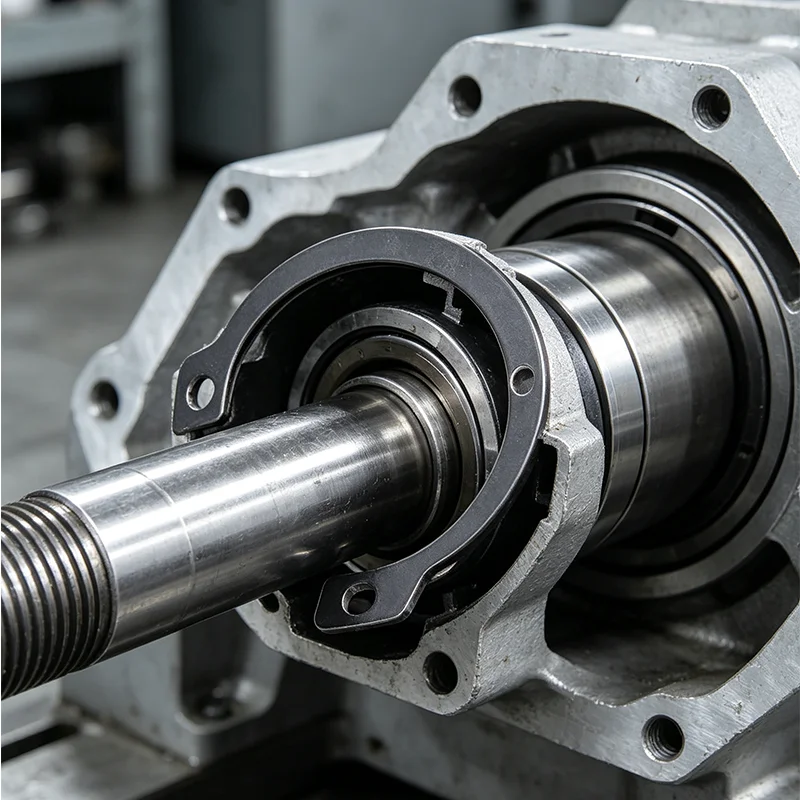

Stainless Steel Din 471 External Circlip

FAQ

Q1: स्टेनलेस स्टील DIN 471 बाह्य सर्कल केको लागि प्रयोग गरिन्छ?

A1: DIN 471 शाफ्टहरूको लागि बाह्य सर्कल हो, मुख्यतया मेकानिकल शाफ्टको बाहिरी नालीमा बियरिङहरू, गियरहरू, शाफ्ट आस्तीनहरू र अन्य भागहरू ठीक गर्न, अक्षीय स्लाइडिङ र खस्नबाट रोक्न, शाफ्ट कम्पोनेन्टहरू घुमाउने सटीक सीमा महसुस गर्दै।

Q2: DIN 471 (शाफ्ट) र DIN 472 (प्वाल) सर्कलहरू बीच के भिन्नता छ?

A2: DIN 471 शाफ्ट स्थापनाको लागि बाह्य सर्कल हो, शाफ्टको बाहिरी सर्कल क्ल्याम्प गर्दै; DIN 472 प्वाल स्थापनाको लागि आन्तरिक सर्कल हो, प्वालको भित्री पर्खाल क्ल्याम्पिंग। दुई संरचना विपरीत छन् र विनिमेय छैन।

Q3: के दीर्घकालीन प्रयोग पछि सर्कलले लोच गुमाउनेछ?

A3: हाम्रो DIN 471 सर्कलहरूले स्थिर लोचदार प्रदर्शन र बलियो थकान विरोधी क्षमताको साथ, कडा शमन र टेम्परिंग उपचार अपनाउछन्। मानक कार्य अवस्थाहरूमा, यो ढीलो वा अमान्य हुनेछैन, दीर्घकालीन सीमा स्थिरता सुनिश्चित गर्दै।

Q4: स्थापनालाई व्यावसायिक उपकरणहरू चाहिन्छ?

A4: हो। कृत्रिम विकृति र फ्र्याक्चरबाट बच्नको लागि विस्तार स्थापनाको लागि मिल्दो सर्कलिप चिमटाहरू प्रयोग गर्न सिफारिस गरिन्छ, स्थापना पछि कडा फिट र स्थिर सीमित प्रभाव सुनिश्चित गर्दै।

Q5: के तपाइँ गैर-मानक सर्कलहरू अनुकूलित गर्न सक्नुहुन्छ?

A5: हो। हामी विशेष मेकानिकल शाफ्ट कम्पोनेन्टहरूको सीमा आवश्यकताहरू पूरा गर्न विशेष बाह्य व्यास, मोटाई, नाली आकार र उच्च-जंग-प्रतिरोधी सतह उपचार अनुकूलन गर्न समर्थन गर्दछौं।
