स्टेनलेस स्टील DIN 913 फ्ल्याट एन्ड सेट स्क्रू

Wanluo को चाइना स्टेनलेस स्टील DIN 913 फ्ल्याट एन्ड सेट स्क्रू उच्च सटीक हेडलेस हेक्स सकेट फास्टनरहरूसँग सम्बन्धित जर्मन औद्योगिक मापदण्डहरू अनुसार कडाईका साथ निर्माण गरिन्छ। सबै परम्परागत खुला हेड स्क्रूहरू भन्दा फरक, यो सेट स्क्रूले फ्ल्याट एन्ड फेस र आन्तरिक हेक्स ड्राइभको साथ पूर्ण रूपमा हेडलेस डिजाइन, लुकेको स्थिति, एन्टि-लूजिङ लकिङ र निश्चित सीमा असेम्बलीमा समर्पित छ।

सोधपुछ पठाउनुहोस्

Product Description

Wanluo आपूर्तिकर्ता द्वारा Steel DIN 913 Flat End Set Screw लाई थ्रेडेड प्वालमा पूर्ण रूपमा स्क्रू गर्न सकिन्छ, भागहरू फैलावट नगरी, संरचनात्मक हस्तक्षेप, कम्पोनेन्ट टक्कर र खुला स्क्रू हेडहरूको कारणले स्थिति अफसेटका समस्याहरू राम्ररी समाधान गर्दै। समतल छेउले समान सतहको दबाब प्रदान गर्दछ, सम्पर्क वर्कपीस सतहलाई हानी नगरी सटीक स्थिति महसुस गर्दै, यसलाई मेकानिकल ट्रान्समिशन पार्ट्स, शाफ्ट फिक्सिंग र मोल्ड फाइन-ट्युनिंगको लागि आवश्यक परिशुद्धता फास्टनर बनाउँदछ।

मुख्य संरचनात्मक विशेषताहरू र औद्योगिक ग्रेड निर्माण कार्यप्रवाह

DIN 913 फ्ल्याट एन्ड सेट स्क्रूले पूर्ण आकारको मानक सहिष्णुता नियन्त्रणको साथ एकीकृत उच्च-परिशुद्धता कोल्ड फोर्जिङ र थ्रेड रोलिङ प्रक्रिया अपनाउछ। इन्टिग्रल हेडलेस संरचनाले पूर्ण रूपमा लुकेको स्थापनालाई महसुस गर्दै, पूर्ण स्क्रूइङ पछि शून्य प्रोट्रुसन सुनिश्चित गर्दछ। मानक आन्तरिक हेक्स सकेट चिकनी भित्री पर्खालको साथ गहिरो रूपमा बनाइएको छ, सटीक एलेन उपकरणहरू पूर्ण रूपमा मेल खान्छ, उच्च-टोर्क लक र उपकरण स्लिप वा सकेट विकृति बिना राम्रो समायोजनलाई समर्थन गर्दछ। फ्ल्याट काट्ने अन्तिम अनुहार समतल र बुर-मुक्त सतहसँग ठ्याक्कै पालिश गरिएको छ, जसले वर्कपीस सम्पर्क प्लेनलाई कडा रूपमा फिट गर्न सक्छ, समान रूपमा फास्टनिंग दबाब फैलाउन र स्थानीय इन्डेन्टेशन वा सतहको क्षतिबाट बच्न। पूर्ण-खण्डको समान थ्रेडले सही दाँत पिच र चिकनी स्क्रूइङ कार्यसम्पादन सुविधा दिन्छ, लचिलो कसिने र बारम्बार स्थिति समायोजनको लागि ढिलो गर्न सक्षम पार्छ। उच्च-गुणस्तरको स्टेनलेस स्टील र उच्च-शक्ति मिश्र धातु इस्पातबाट बनेको, स्क्रू शरीरमा उच्च कठोरता, बलियो दबाब प्रतिरोध र उत्कृष्ट जंग प्रतिरोध छ, दीर्घकालीन कम्पन र वैकल्पिक लोड अवस्थाहरूमा स्थिर स्थिति सटीकता कायम राख्छ।

उत्पादन प्यारामिटर

प्यारामिटर वस्तु	विस्तृत विवरण
उत्पादनको नाम	DIN 913 फ्ल्याट एन्ड सेट स्क्रू, हेडलेस हेक्स सकेट ग्रब स्क्रू
कार्यकारी मानक	DIN 913, ISO 4026, GB मानक, अनुकूलन गैर-मानक आकारहरू
उपलब्ध सामाग्री	304, 316L स्टेनलेस स्टील, 12.9 ग्रेड मिश्र धातु इस्पात, कार्बन स्टील
साइज दायरा	M2-M16 पूर्ण मानक मेट्रिक आकारहरू, अनुकूलन अल्ट्रा-छोटो/अल्ट्रा-लामो लम्बाइ
संरचना प्रकार	हेडलेस डिजाइन, समतल अन्त अनुहार, आन्तरिक हेक्स सकेट ड्राइभ
ड्राइभ प्रकार	मानक आन्तरिक हेक्स सकेट, सटीक एलेन कुञ्जीहरूसँग उपयुक्त
थ्रेड सुविधा	पूर्ण वर्दी मेट्रिक थ्रेड, उच्च सहिष्णुता सटीक, चिकनी स्क्रू
सतह उपचार	Pickling र passivation / ब्ल्याक अक्साइड / जिंक प्लेटेड, burr-free फिनिश
मेकानिकल गुणहरू	उच्च कठोरता, बलियो दबाब प्रतिरोध, सटीक स्थिति, विरोधी कम्पन ढीला
प्याकेजिङ विधि	ओसिलो-प्रूफ भित्री झोला + निर्यात दफ़्ती, बल्क ढुवानीको लागि प्यालेट प्याकिङ
आपूर्ति सेवा	स्पट बल्क आपूर्ति, गैर-मानक अनुकूलन, एक-स्टप फास्टनर सोर्सिङ

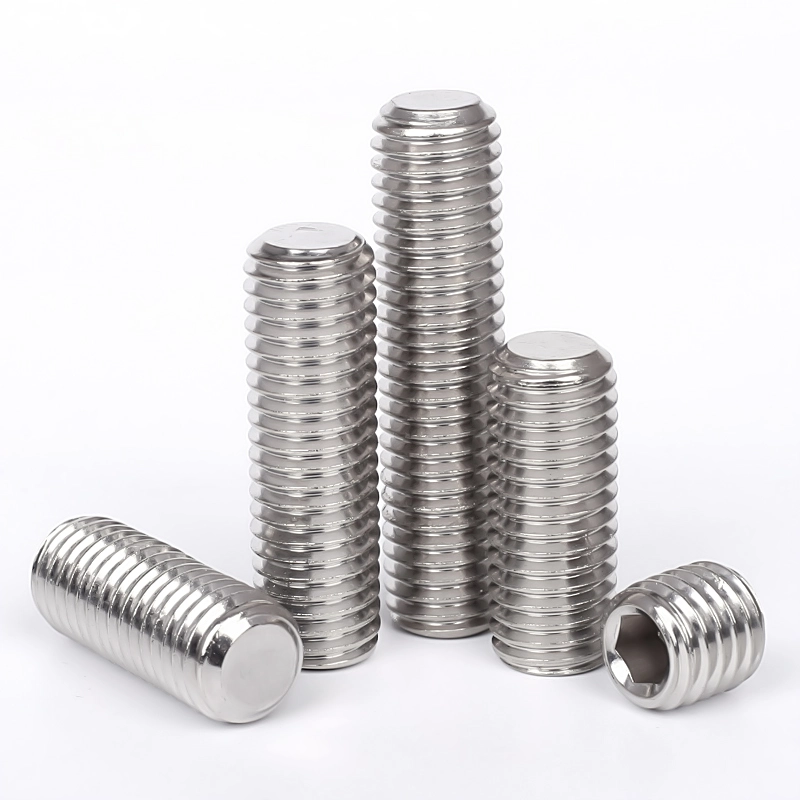

Stainless Steel Din 913 Flat End Set Screw

पेंच थ्रेड d			M1.4	M1.6	(M1.8)	M2	M2.5	M3	M4	M5	M6
P	पिच		0.3	0.35	0.35	0.4	0.45	0.5	0.7	0.8	1
d_p	अधिकतम		0.7	0.8	0.9	1	1.5	2	2.5	3.5	4
d_p	मिनेट		0.45	0.55	0.65	0.75	1.25	1.75	2.25	3.2	3.7
e	मिनेट		0.803	0.803	0.803	1.003	1.427	1.73	2.3	2.87	3.44
s	नाममात्र आकार		0.7	0.7	0.7	0.9	1.3	1.5	2	2.5	3
	अधिकतम		0.724	0.724	0.724	0.902	1.295	1.545	2.045	2.56	3.08
	मिनेट		0.711	0.711	0.711	0.889	1.27	1.52	2.02	2.52	3.02
t	मिनेट	छोटो	0.6	0.7	0.8	0.8	1.2	1.2	1.5	2	2
t	मिनेट	लामो	1.4	1.5	1.6	1.7	2	2	2.5	3	3.5
L₀^①	नाममात्र आकार		2	2.5	2.5	3	3	4	5	6	6

पेंच थ्रेड d			M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24
P	पिच		1.25	1.5	1.75	2	2	2.5	2.5	2.5	3
d_p	अधिकतम		5.5	7	8.5	10	12	13	15	17	18
d_p	मिनेट		5.2	6.64	8.14	9.64	11.57	12.57	14.57	16.57	17.57
e	मिनेट		4.58	5.72	6.86	6.86	9.15	11.43	11.43	13.72	13.72
s	नाममात्र आकार		4	5	6	6	8	10	10	12	12
	अधिकतम		4.095	5.095	6.095	6.095	8.115	10.115	10.115	12.142	12.142
	मिनेट		4.02	5.02	6.02	6.02	8.025	10.025	10.025	12.032	12.032
t	मिनेट	छोटो	3	4	4.8	5.6	6.4	7.2	8	9	10
t	मिनेट	लामो	5	6	8	9	10	11	12	13.5	15
L₀^①	नाममात्र आकार		6	8	12	14	16	16	16	18	20

खरीद लाभ विश्लेषण र विशिष्ट परिनियोजन वातावरण

1. हेडलेस लुकेको स्थापना संरचनाले संरचनात्मक हस्तक्षेप र भाग घर्षणलाई पूर्ण रूपमा बेवास्ता गर्दै, मेकानिकल चल्ने भागहरू र कम्प्याक्ट सीमित स्पेस एसेम्बली परिदृश्यहरूको लागि उपयुक्त, एसेम्बली पछि शून्य प्रोट्रुसन प्राप्त गर्दछ।

2. प्रेसिजन फ्ल्याट एन्ड फेस डिजाइनले वर्कपीससँग समान सतहको सम्पर्क बनाउँछ, सटीक स्थिति र सम्पर्क सतहलाई कुचल वा स्क्र्याच नगरीकन सीमा फिक्सिङ महसुस गर्छ, सटीक भागहरूको अखण्डताको सुरक्षा गर्दछ।

3. मानक आन्तरिक हेक्स ड्राइभले सटीक फाइन-ट्युनिङ र उच्च-टोर्क लकिङलाई समर्थन गर्दछ, लचिलो स्थिति समायोजन र फर्म फिक्सेसन सक्षम पार्छ, प्रभावकारी रूपमा स्थिति अफसेट र उपकरण लामो-समय सञ्चालन कम्पनले उत्पन्न हुने समस्याहरू ढीला गर्दछ।

4. उच्च परिशुद्धता थ्रेड रोलिङ प्रक्रियाले स्थिर र टिकाऊ बन्धन प्रदर्शनको साथ, बारम्बार विघटन, डिबगिङ र सटीक उपकरणको मर्मतका लागि उपयुक्त, टाइट थ्रेड मिलान र चिकनी टेलिस्कोपिक समायोजन सुनिश्चित गर्दछ।

5. बहु सामग्री र ग्रेड विकल्पहरूले विभिन्न कामका मागहरू पूरा गर्छन्। उच्च-शक्ति मिश्र धातु इस्पात भारी-लोड स्थितिको लागि हो, जबकि स्टेनलेस स्टील एन्टी-कोरोसन र बाहिरी वातावरणको लागि हो, मोल्ड, स्वचालन र उपकरण उद्योगहरू कभर गर्नुहोस्।

Stainless Steel Din 913 Flat End Set Screw

FAQ

Q1: DIN 913 Flat End Set Screw को मुख्यतया प्रयोग गरिन्छ?

A1: DIN 913 हेडलेस फ्ल्याट एन्ड ग्रब स्क्रू हो, मुख्यतया सटीक स्थिति, एन्टी-लूजिङ लक र शाफ्ट, मोल्ड र मेकानिकल भागहरूको सीमा फिक्सिंगको लागि प्रयोग गरिन्छ। यो लुकेको स्थापना र सम्पर्क सतहमा कुनै क्षति नभएको परिदृश्यहरूमा व्यापक रूपमा लागू हुन्छ।

Q2: DIN 913 र अन्य सेट स्क्रूहरू बीच के भिन्नता छ?

A2: DIN 913 ले सतह फिटिंग र गैर-नुकसान स्थितिको लागि समतल अन्त सुविधा दिन्छ; कोन एन्ड वा कप एन्ड सेट स्क्रूसँग तुलना गर्दा, यसले वर्कपीसमा इन्डेन्टेसन छोड्दैन, सटीक भागहरू र चिल्लो सतह फिक्सिङको लागि अधिक उपयुक्त।

Q3: के हेडलेस सेट स्क्रू सजिलै ढीलो हुनेछ?

A3: होइन। उच्च-परिशुद्धता पूर्ण थ्रेड र उच्च-टोर्क हेक्स लकिङ संरचनाको साथ, यसले थ्रेड गरिएको प्वाललाई कडा रूपमा फिट गर्दछ। थ्रेड ग्लु वा सहायक ताला लगाउने उपायहरूसँग सुसज्जित, यसले दीर्घकालीन कम्पन वातावरणमा उत्कृष्ट विरोधी-ढिलो प्रदर्शन कायम राख्न सक्छ।

Q4: DIN 913 स्क्रू ठीक स्थिति समायोजनको लागि प्रयोग गर्न सकिन्छ?

A4: हो। एकसमान मानक थ्रेडले माइक्रो-डिस्टेन्स टेलिस्कोपिक समायोजनलाई सक्षम बनाउँछ, जुन मोल्ड ग्याप, उपकरण तेर्सो स्थिति र मेकानिकल असेंबली शुद्धताको राम्रो डिबगिङको लागि धेरै उपयुक्त छ।

Q5: के तपाइँ उच्च-शक्ति ग्रेड सेट स्क्रू प्रदान गर्नुहुन्छ?

A5: पक्का। हामी परम्परागत स्टेनलेस स्टील संस्करणहरू र 12.9 ग्रेड उच्च-शक्ति मिश्र धातु इस्पात संस्करणहरू आपूर्ति गर्छौं, जसले भारी-लोड स्थिति र उच्च-सटीक उपकरण विधानसभा आवश्यकताहरू पूरा गर्न सक्छ।
